תיאור מוצרים

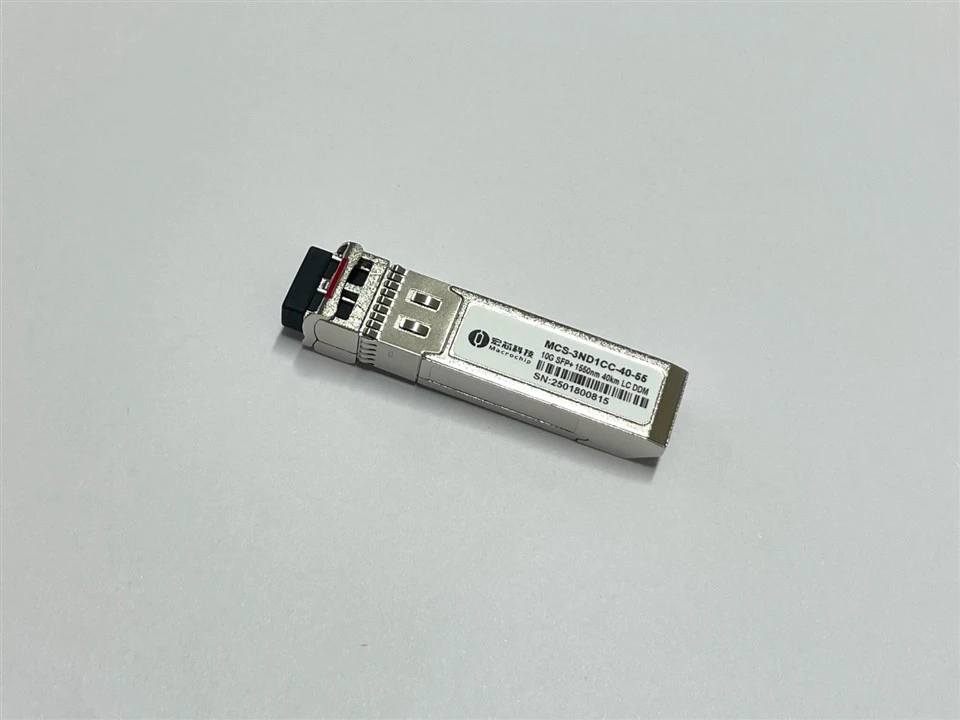

משדרים של Macrochip MCS-3ND1CC-40-55 הם משדרים משופרים מסוג SFP+ הניתנים לחיבור של גורם קטן, המיועדים לשימוש בקישורים מרובים של 10 ג'יגה-ביט עד 40 ק"מ של סיב G.652 במצב יחיד. הם תואמים ל-SFF-8431, SFF-8432 ו-10GBASE ER/EW; תמיכה ב-4x, 8x ו-10x Fibre Channel. פונקציות אבחון דיגיטליות זמינות באמצעות ממשק טורי דו-חוטי, כמפורט ב-SFF-8472. מקלטי משדר Macrochip MCS-3ND1CC-40-55 תואמים ל-RoHS לפי הוראה 2011/65/EU. משדר EML 1550nm בעל ביצועים גבוהים ומקלט PIN בעל רגישות גבוהה מספקים ביצועים מעולים עבור יישומי Ethernet בקישורים של עד 40 ק"מ.

תכונות

תמיכה בפרוטוקול רב- מ-8.5Gb/s עד 11.3Gb/s
טביעת רגל חמה-ניתנת לחיבור SFP+
משדר לייזר מקורר 1550nm EML
מקבל PIN
מחבר דופלקס LC
עד 40 ק"מ ב-9/125μm SMF
ספק כוח יחיד +3.3V
תואם ל-SFF-8431 SFF-8432 ו-IEE802.3ae
פיזור כוח נמוך<1.8W typically
טווח טמפרטורת הפעלה תעשייתי / מורחב / מסחרי: -40 מעלות עד 85 מעלות / -5 מעלות עד 85 מעלות / 0 מעלות עד 70 מעלות גרסה זמינה
תואם RoHS

יישומים

10GBASE-ER/EW Ethernet
40 ק"מ ערוץ סיבים 10G
SONET OC-192/SDH STM-64

בטיחות לייזר

זהו מוצר לייזר מסוג 1 לפי EN 60825-1:2014. מוצר זה תואם ל-21 CFR 1040.10 ו-1040.11 למעט חריגות בהתאם להודעת לייזר מס' 50, מתאריך (24 ביוני, 2007).

זהירות: שימוש בפקדים או התאמות או ביצוע של נהלים אחרים מאלו המפורטים כאן עלולים לגרום לחשיפה לקרינה מסוכנת.

שאלות נפוצות

ש: האם גורמים סביבתיים כמו רוחות חזקות או תנודות טמפרטורה גדולות עלולים לשבש קישור כה ארוך?

ת: כבל סיבים שהותקן כהלכה, קבור או מוגן בצינור-חסין במידה רבה בפני מזג האוויר. עם זאת, תנודות טמפרטורה קיצוניות ומהירות עלולות לגרום להתרחבות/התכווצות פיזית זעירה בסיב, מה שמוביל לעלייה זמנית באובדן האות (מיקרוbending). המפתח לשמירה על קישור יציב לטווח ארוך- הוא להבטיח שהתקציב הספק האופטי (מרווח קישור) מוקצה במהלך שלב התכנון. מרווח נוסף זה משמש כחיץ לספוג שינויים עונתיים איטיים באובדן קישור מבלי לגרום להפסקה.
